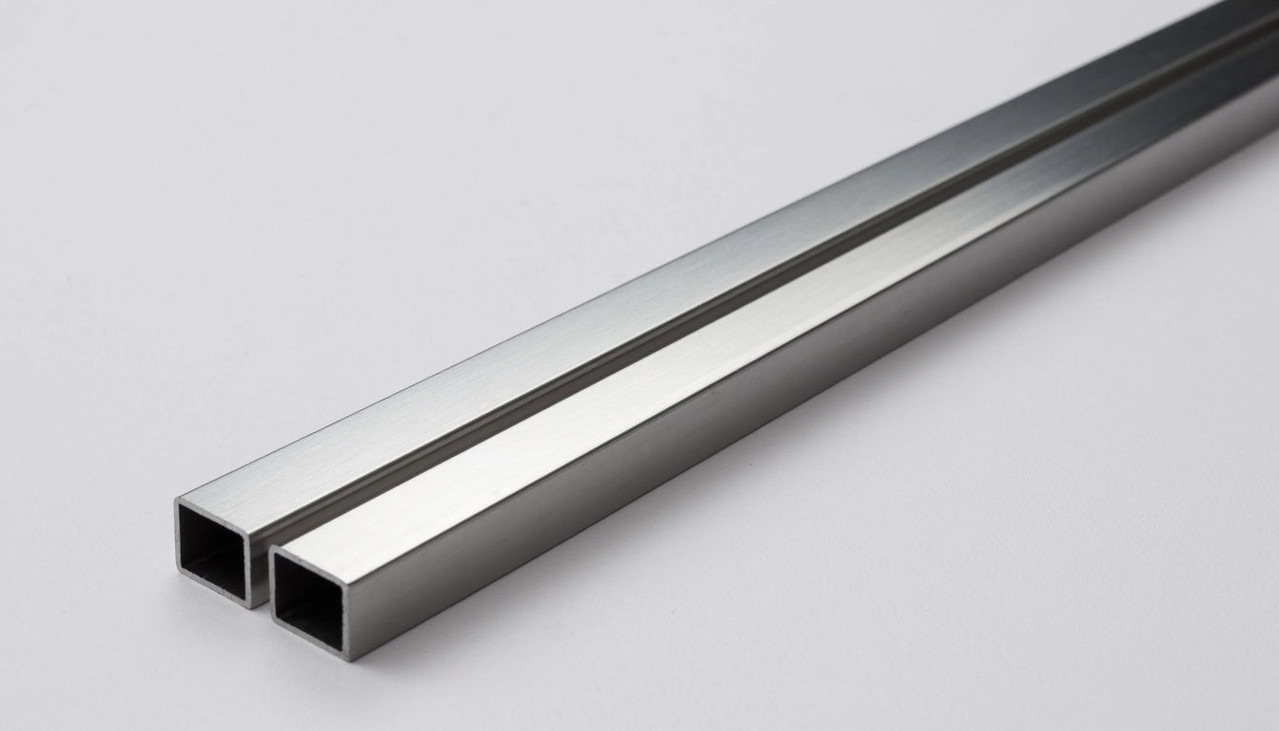

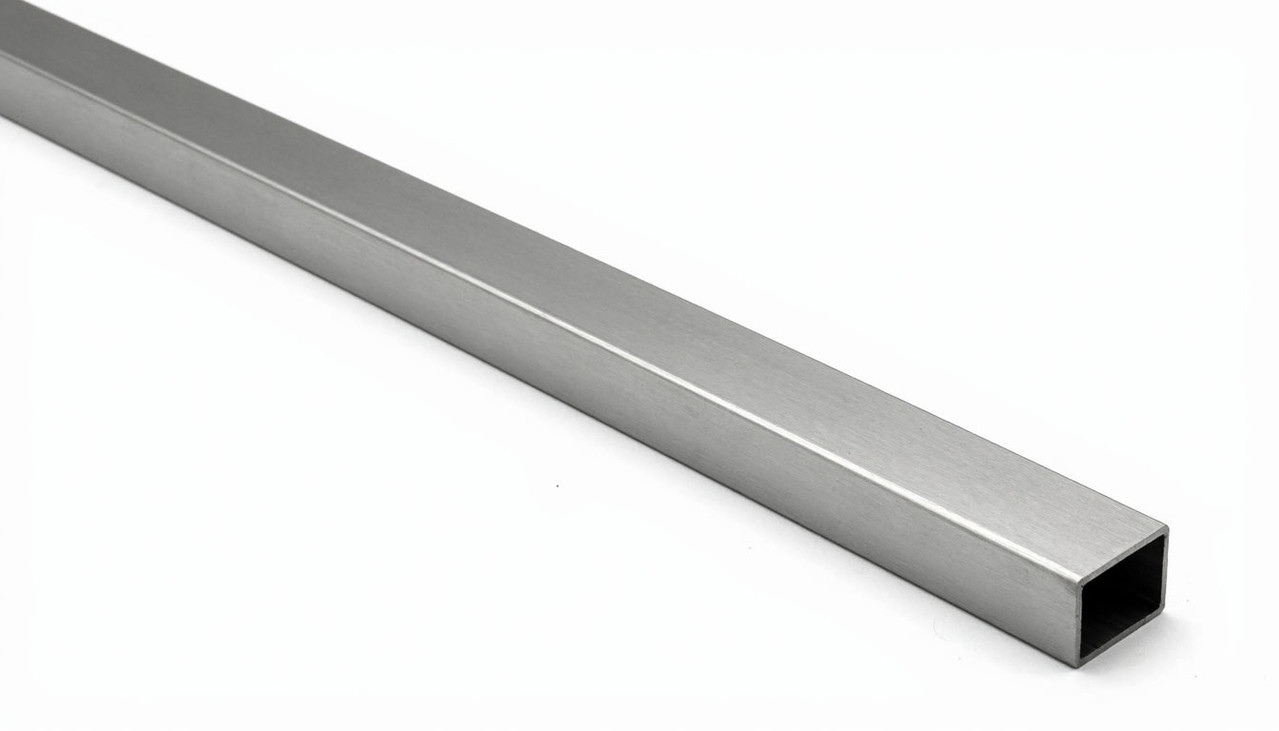

Труба профильная прямоугольная представляет собой один из наиболее востребованных видов металлопроката в современном строительстве и промышленности. Эти конструктивные элементы сочетают в себе высокую прочность, относительно небольшой вес и удобство монтажа, что делает их незаменимыми при создании каркасов зданий, опорных конструкций, ферм и других инженерных систем. Понимание весовых и нагрузочных характеристик профильных труб является фундаментальным для проектировщиков, инженеров и строителей, поскольку от этого зависит не только экономическая эффективность проекта, но и его безопасность и долговечность.
В данной статье рассматриваются ключевые аспекты, связанные с весом профильных прямоугольных труб, методами их расчета, факторами, влияющими на несущую способность, а также практическими рекомендациями по выбору оптимальных параметров для различных условий эксплуатации. Особое внимание уделяется взаимосвязи между геометрическими параметрами труб и их механическими характеристиками.
- Основные параметры профильных прямоугольных труб
- Методика расчета веса профильных труб
- Пример расчета веса
- Таблица весов профильных прямоугольных труб
- Нагрузочные характеристики и несущая способность
- Факторы, влияющие на несущую способность
- Практические аспекты выбора профильных труб
- Особенности монтажа и соединения
- Сравнительный анализ различных сечений
- Защита от коррозии и увеличение срока службы
- Часто задаваемые вопросы (FAQ)

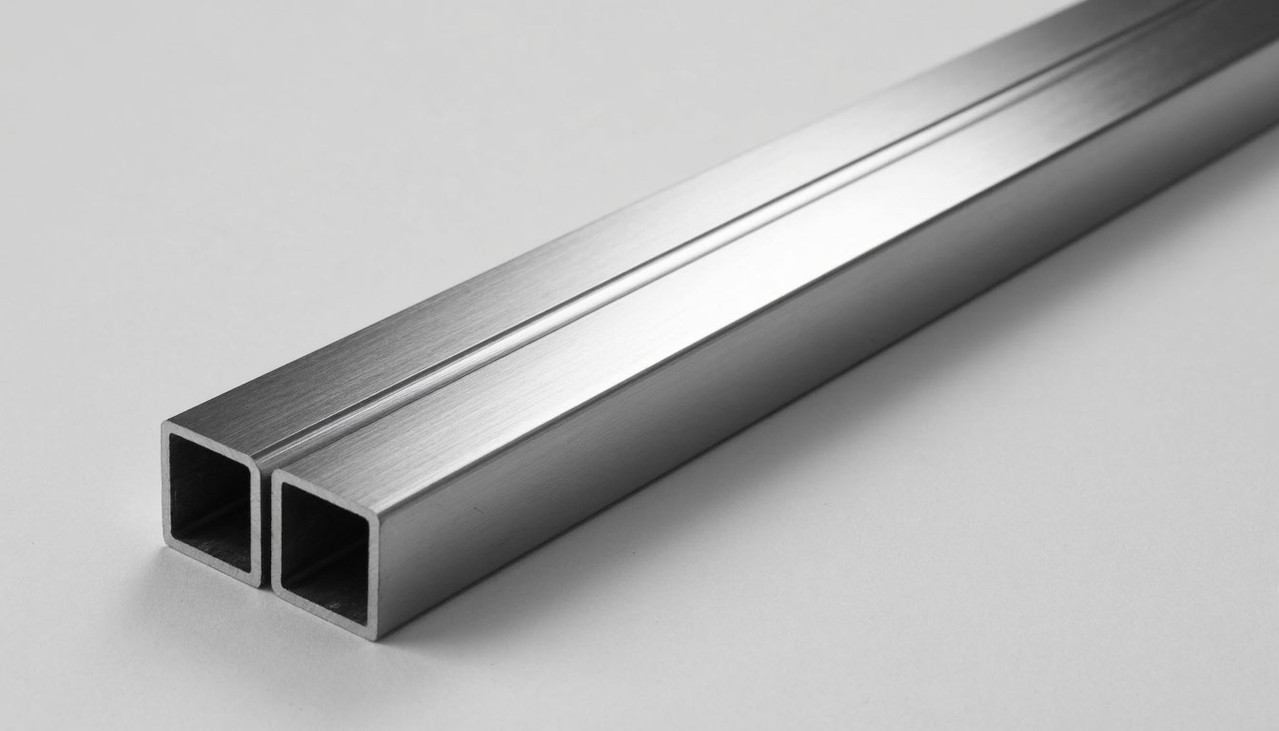

Основные параметры профильных прямоугольных труб
Профильные прямоугольные трубы характеризуются несколькими ключевыми параметрами, которые непосредственно влияют на их вес и нагрузочные характеристики. Основными из них являются наружные размеры (высота и ширина), толщина стенки и длина изделия. Стандартные размеры регламентируются ГОСТ 8645-68, который устанавливает типоразмеры и технические требования для данного вида проката.
Марка стали также играет crucial роль в определении механических свойств трубы. Наиболее распространенными являются стали Ст3сп, Ст3пс, 09Г2С и другие низкоуглеродистые и низколегированные стали. Выбор марки стали зависит от условий эксплуатации: для обычных строительных конструкций достаточно Ст3сп, тогда как для работы при низких температурах или повышенных нагрузках предпочтительнее стали типа 09Г2С.
Методика расчета веса профильных труб
Расчет веса профильной прямоугольной трубы может производиться несколькими способами. Наиболее точным является расчет по геометрическим параметрам с учетом плотности стали. Формула для расчета выглядит следующим образом: вес = (2 × (A + B) × t × L × ρ) / 1000, где A и B — стороны прямоугольника в мм, t — толщина стенки в мм, L — длина трубы в метрах, ρ — плотность стали (7,85 г/см³).
Для упрощения расчетов на практике часто используют готовые таблицы весов, которые содержат данные для стандартных типоразмеров. Такой подход позволяет быстро определить массу конструкции без выполнения сложных вычислений. Однако при работе с нестандартными размерами или при необходимости высокой точности рекомендуется использовать точные расчетные методы.
Пример расчета веса
Для трубы 60×40×4 мм длиной 6 метров: вес = (2 × (60 + 40) × 4 × 6 × 7,85) / 1000 = (2 × 100 × 4 × 6 × 7,85) / 1000 = 37,68 кг
Таблица весов профильных прямоугольных труб
| Размеры, мм | Толщина стенки, мм | Вес 1 метра, кг | Площадь сечения, см² | Момент сопротивления, см³ |
|---|---|---|---|---|
| 20×10 | 1,5 | 0,64 | 0,81 | 0,28 |
| 40×20 | 2,0 | 1,70 | 2,16 | 1,49 |
| 60×40 | 3,0 | 4,30 | 5,48 | 7,36 |
| 80×40 | 4,0 | 6,82 | 8,69 | 15,23 |
| 100×50 | 5,0 | 10,79 | 13,75 | 32,82 |
| 120×80 | 6,0 | 17,80 | 22,67 | 71,45 |
| 140×100 | 8,0 | 27,60 | 35,16 | 142,33 |
| 180×120 | 10,0 | 42,90 | 54,65 | 298,67 |
Нагрузочные характеристики и несущая способность
Нагрузочные характеристики профильных прямоугольных труб определяются их способностью воспринимать различные виды нагрузок без потери устойчивости и прочности. Основными видами нагрузок являются изгибающие моменты, поперечные силы, сжимающие и растягивающие усилия. Расчет несущей способности выполняется с учетом геометрических характеристик сечения, механических свойств материала и условий закрепления конструкции.
Ключевыми параметрами для оценки нагрузочных характеристик являются момент инерции (I), момент сопротивления (W) и радиус инерции (i). Эти величины рассчитываются относительно главных осей инерции сечения и позволяют определить критическую нагрузку для различных схем нагружения. Для прямоугольных труб момент инерции относительно оси X вычисляется по формуле: Ix = (B×H³ — (B-2t)×(H-2t)³)/12, где B и H — ширина и высота сечения, t — толщина стенки.
Факторы, влияющие на несущую способность
На несущую способность профильных прямоугольных труб влияет множество факторов, которые необходимо учитывать при проектировании. Основными из них являются способ закрепления концов трубы, длина элемента, характер приложения нагрузки и условия эксплуатации. Например, труба с шарнирно закрепленными концами имеет значительно меньшую критическую нагрузку на устойчивость, чем труба с жестким защемлением.
Температурные условия также оказывают существенное влияние на нагрузочные характеристики. При повышенных температурах прочность стали снижается, что необходимо учитывать при проектировании конструкций, работающих в условиях нагрева. Коррозионные процессы, ведущие к уменьшению толщины стенки, также снижают несущую способность с течением времени.
Практические аспекты выбора профильных труб
При выборе профильных прямоугольных труб для конкретной задачи необходимо учитывать не только прочностные характеристики, но и экономическую эффективность. Часто возникает дилемма между использованием трубы большего размера с меньшей толщиной стенки и трубы меньшего размера с большей толщиной. Первый вариант обычно обеспечивает лучшие характеристики при изгибе, тогда как второй — большую устойчивость к продольному сжатию.
Важным практическим аспектом является также учет возможности местной потери устойчивости стенок трубы. При больших отношениях ширины стенки к ее толщине может происходить выпучивание, что существенно снижает несущую способность. Специалисты металлургической компании Буран считают, что оптимальное соотношение достигается при тщательном расчете всех видов нагрузок с учетом реальных условий эксплуатации.
Особенности монтажа и соединения
Технология монтажа профильных прямоугольных труб существенно влияет на их нагрузочные характеристики. Наиболее распространенными способами соединения являются сварка, болтовые соединения и использование специальных соединительных элементов. Сварные соединения обеспечивают максимальную жесткость и прочность, но требуют квалификации исполнителей и контроля качества швов.
При проектировании соединений необходимо учитывать концентраторы напряжений, которые могут возникать в зонах креплений. Рациональное расположение сварных швов и болтов позволяет минимизировать местные перенапряжения и обеспечить равномерное распределение нагрузки по всему сечению трубы.
Сравнительный анализ различных сечений
Прямоугольные профильные трубы имеют определенные преимущества перед другими формами сечений. По сравнению с квадратными трубами они обеспечивают большую жесткость в одном направлении, что особенно важно для балок и прогонов. В сравнении с круглыми трубами прямоугольные легче соединять и монтировать к плоским поверхностям.
Для несущих конструкций, работающих преимущественно на изгиб в одном направлении, прямоугольные трубы являются более эффективными. Их плоские грани обеспечивают удобство крепления облицовочных материалов и других элементов конструкции.
Защита от коррозии и увеличение срока службы
Долговечность конструкций из профильных труб напрямую зависит от эффективности защиты от коррозии. Наиболее распространенными методами являются оцинковка, грунтование и покраска. Оцинкованные трубы имеют самый длительный срок службы в агрессивных средах.
При проектировании следует учитывать возможность доступа для периодического осмотра и обслуживания защитных покрытий. Конструктивные решения должны минимизировать места скопления влаги и труднодоступные участки для обработки.
Часто задаваемые вопросы (FAQ)
1. Как рассчитать вес профильной трубы нестандартного размера?
2. Какая профильная труба лучше подходит для строительства каркаса дома?
Для каркаса жилого дома обычно используют трубы 60×40×3 мм или 80×40×3 мм для основных стоек и 40×40×2 мм для вспомогательных элементов. Конкретный выбор зависит от этажности, снеговых и ветровых нагрузок региона.
3. Как влияет толщина стенки на прочность трубы?
4. Можно ли использовать профильные трубы для несущих колонн?
5. Как учитывать коррозию при расчете нагрузок?
6. Какая разница между горячекатаными и холоднокатаными профильными трубами?
7. Как правильно хранить профильные трубы на строительной площадке?
8. Какие допуски по размерам установлены для профильных труб?
Профильные прямоугольные трубы представляют собой универсальный и эффективный конструкционный материал, успешно сочетающий высокие прочностные характеристики с относительно небольшим весом. Правильный расчет весовых и нагрузочных параметров позволяет оптимизировать металлоемкость конструкций без ущерба для их надежности и долговечности. Современные методы расчета и богатый практический опыт применения профильных труб в различных отраслях строительства и промышленности создают solid основу для их дальнейшего широкого использования в качестве одного из основных элементов несущих конструкций.
При грамотном подходе к проектированию и монтажу конструкции из профильных прямоугольных труб способны выдерживать значительные эксплуатационные нагрузки в течение десятилетий, обеспечивая безопасность и экономическую эффективность строительных объектов различного назначения.
